Технология устройства свай под защитой глинистых растворов

Этот способ устройства скважин применяется в насыщенных водой и неустойчивых грунтах. При этом создается избыточное внутреннее давление, существенно превышающее наружное, при помощи заполнения скважины глинистым раствором или водой.

Тем самым достигается эффект удержания частичек грунта на поверхности стенок новой скважины, с последующим закреплением раствором, что создает устойчивую тонкую корку. Разрыхленная порода выносится на поверхность при циркуляции раствора.

Бетонирование производится способом вертикально перемещающейся подающей раствор трубы.

Технология предусматривает отсутствие перерывов, превышающих срок начала застывания раствора, при этом необходима постоянная циркуляция раствора, уменьшающая впадение в осадок глинистых частиц.

В технологический процесс бурения скважин для свай под глинистым раствором входят следующие операции:

  1. Установка бурового кондуктора (рис. 1, а).
  2. Установка обсадного патрубка (рис. 1, б).
  3. Посадка обсадного патрубка в скважину (рис. 1, в).
  4. Начало бурения скважины в пределах устойчивых грунтов (рис. 1.2, г).
  5. Заполнение скважины глинистым раствором (рис. 1, д).
  6. Бурение под защитой глинистого раствора (рис. 1, е).
  7. Доливка в скважину глинистого раствора (рис. 1, ж).
  8. Снятие кондуктора и обсадного патрубка (рис. 1, з).

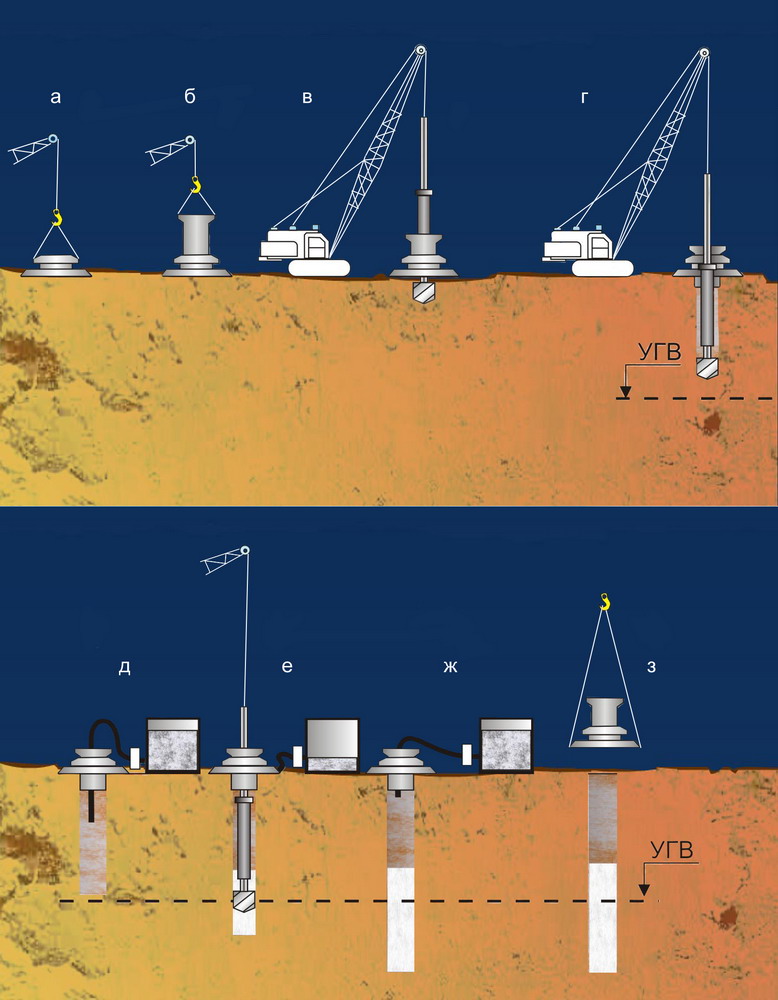

Рис. 1. Бурение скважин в неустойчивых грунтах под защитой глинистого раствора

Технология бетонирования свай под глинистым раствором включает следующие операции:

  1. Установку обсадного патрубка (рис. 2, а).
  2. Установку арматурного каркаса (рис. 2, б).
  3. Установку стакана для бункера (рис. 2, в).
  4. Опускание бетонолитной трубы (рис. 2, г).
  5. Закрепление бункера на трубе (рис. 2, д).
  6. Первый этап бетонирования скважины (рис. 2, е).
  7. Продолжение бетонирования, когда нижние звенья бетоно­литной трубы удалены (рис. 2, ж).
  8. Заполнение бетоном скважины при подъеме бункера с бе­тонолитной трубой (рис. 2, з).
  9. Удаление стакана (рис. 2, и).
  10. Удаление обсадного патрубка (рис. 2, к).
  11. Установку инвентарной опалубки оголовка (рис. 2, л).
  12. Бетонирование оголовка сваи (рис. 2, м).
  13. Снятие опалубки с оголовка (рис. 2, н).

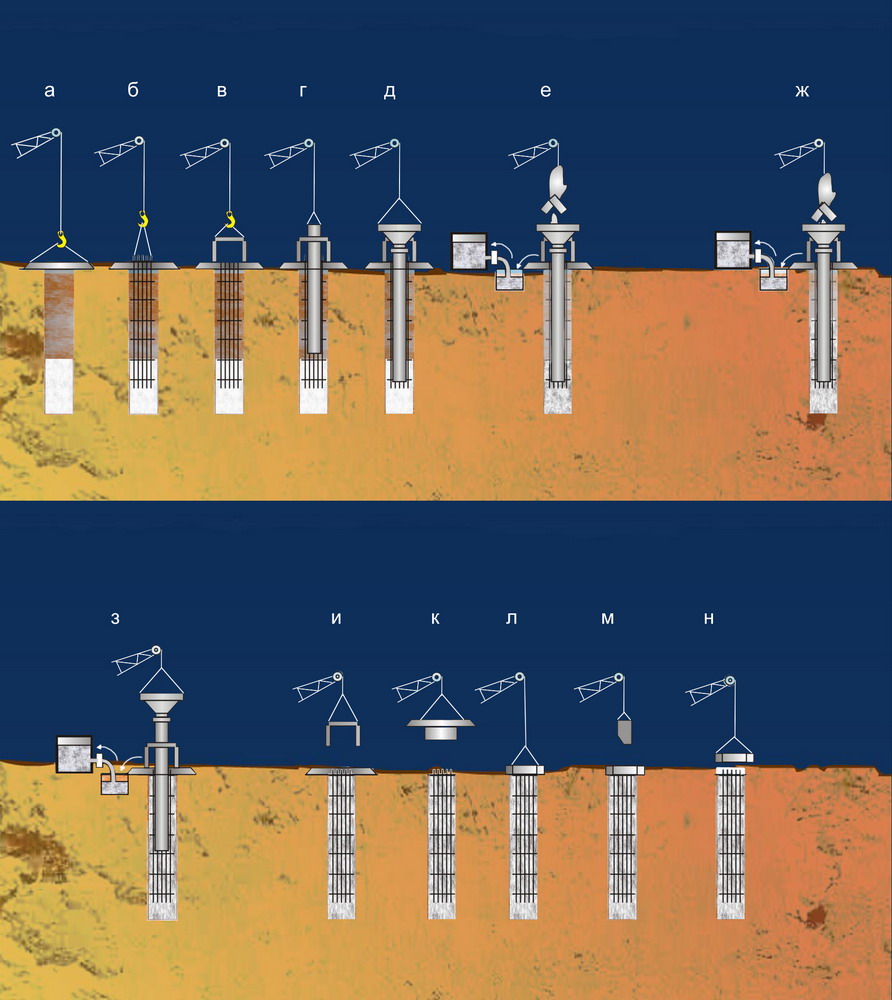

Рис. 2. Технологическая схема бетонирования скважины под глинистым раствором
